Vamos a dar algunos argumentos que están de acuerdo con la propuesta de una corriente de carga eléctrica.
Trataremos de relacionar ahora los fenómenos de electrodinámica con fenómenos de electrostática para poder asignarles la misma causa.

Se atribuye el descubrimiento de la conducción eléctrica a Stephen Gray en 1729 al observar que cuando un tubo de vidrio se cargaba con electricidad por frotamiento, los tapones de sus extremos, que no habían sido frotados, también se cargaban, por lo cual, el fluido eléctrico había pasado del vidrio al corcho. Veamos algunos textos originales de autores que han contribuido al desarrollo de la interpretación de los fenómenos eléctricos: Du Fay, Franklin, Nollet, la Enciclopedia de Diderot y d´Alembert, y Galvani.

H2 Textos de Gray a Galvani

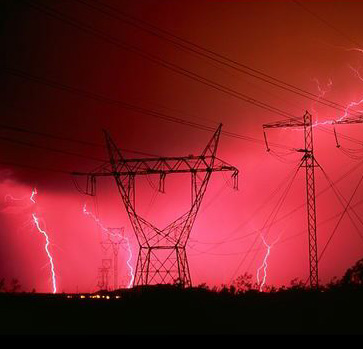

Observa fotografías de rayos y de descargas relacionadas con torres de alta tensión.

En los experimentos 3 observa fenómenos de electrostática en que haya descarga de un cuerpo cargado y producción de algún efecto por ejemplo la descarga de un electróforo a través de una lámpara de neón, la carga de un electroscopio a través de un conductor; carga de un condensador mediante una pila y descarga a través de una lámpara de neón; carga de un condensador con una pila y posterior descarga a través de un diodo led; carga de un condensador por procedimientos de electrostática y posterior descarga a través de un diodo led;. En resumen, tratar de producir con una pila, efectos típicamente electrostáticos y con un aparato electrostático, efectos típicamente electrodinámicos.

Observa el comportamiento del generador de Van der Graaf en el Curso de Física de Ángel Franco y piensa en las analogías que tiene con una pila. Puedes reflexionar también sobre analogías del generador con una bomba que eleva agua o con la analogía gravitatoria de la figura 7l.

Observa la descripción del experimento de producción de un arco voltaico que hizo Humphry Davy con la pila de Volta. Fue la producción de algo semejante a un rayo, con gran emisión de luz, pero producido con una pila. Fenómenos similares son las descargas a través de la lámpara de neón, del carrete de Ruhmkorff y las que se pueden conseguir en el generador de Van der Graaf.

Ex3.Ej1 Es importante la cuestión que se te propone en el experimento 3. Describe con palabras y con un esquema gráfico para ayudarte, qué cargas se han movido y de dónde a dónde lo han hecho, en los experimentos 3a, 3b y 3c.

Debe de haber una corriente de carga. Repasar los fenómenos vistos hasta ahora, teniendo en cuenta que creemos que son producidos por el efecto de una corriente de carga y trata de describirlos utilizando esta idea. Notar que en fenómenos vistos en electrostática, también hay corrientes, aunque de corta duración.

Los datos que tenemos son compatibles con un modelo consistente en una corriente de carga eléctrica, que además de producir una serie de efectos (químicos, magnéticos), provoca un desprendimiento de energía calorífica en los elementos del circuito.

Esa corriente sería directamente proporcional a efectos tales como el electrolítico y el magnético, o sea, proporcional a la masa depositada o desprendida o a la fuerza del electroimán y no sería proporcional a la potencia disipada.

Ejemplo:

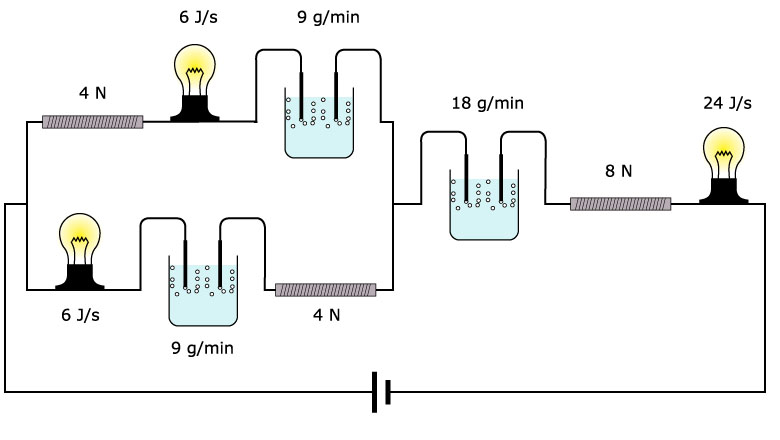

Fig. 5e

I=intensidad de la corriente
F=fuerza ejercida por los electroimanes sobre otra corriente dada
C=cantidad de materia que se deposita por unidad de tiempo
I=KF o sea, la intensidad de la corriente se define, proporcional a la fuerza que producen los electroimanes. Si la fuerza es doble, es porque la intensidad que pasa es el doble, y si la fuerza es el triple, la intensidad de la corriente será el triple.
I=K´C o sea, también la intensidad de la corriente, puede tomarse como proporcional a la cantidad de materia que se deposita por unidad de tiempo.
En cambio, cuando se deposita la mitad de materia, la potencia se divide por cuatro, y si se deposita la tercera parte, la potencia se divide por nueve.
Parece que la potencia calorífica disipada será directamente proporcional al cuadrado de la intensidad de la corriente.
P=K´´I²

Puedes comprobar en el experimento 3 algunos fenómenos en los que se relaciona la electrostática con la conducción eléctrica.

Vamos a reflexionar a continuación sobre algunas características de la ciencia, CC1 , relacionadas con lo que hemos visto hasta ahora.
Puedes hacer el Ej.6.1
